在电力系统和电气设备的安全运行中，过电压保护器扮演着至关重要的角色。三相组合式过电压保护器（常标注为SCB或TBP系列）以其优异的防护性能，被广泛应用于各种高压电气设备中。本文将以湖南醴陵奥博森电气有限公司生产的保护器为例，结合对高清细节图片的解读，详细介绍其结构、特点与应用。
一、产品外观与整体结构

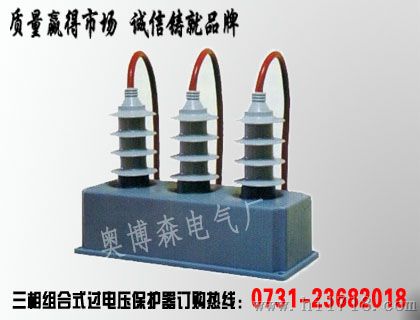

从奥博森电气提供的产品高清整体图可以看出，三相组合式过电压保护器通常采用一体化紧凑设计，外壳多为硅橡胶或高品质阻燃工程塑料材质，具有良好的绝缘性、耐候性和阻燃特性。整体结构紧凑，三相保护单元通常集成在一个模块内，通过高压电缆引出接线端子，方便现场安装接线。产品铭牌清晰，标注有型号（如TBP-B-10/200）、系统额定电压、持续运行电压、标称放电电流等关键参数。
二、关键细节特征解析
- 硅橡胶外套与伞裙结构：细节特写图显示，保护器的外绝缘套表面具有一系列交替的伞裙设计。这种结构能有效增加爬电距离，防止在污秽、潮湿环境下发生表面闪络，保证在恶劣天气条件下的可靠运行。硅橡胶材质还具备优异的憎水性和抗老化能力。
- 高压引线端子：图片清晰地展示了坚固的金属接线端子。这些端子通常采用防腐蚀处理，连接可靠，能够承受一定的机械应力，确保与母线或设备接线点的稳定连接。
- 内部核心元件指示：部分设计会在外壳上设有透明的观察窗或压力释放指示装置（如爆膜）。虽然从外部图片无法直接看到，但此类细节设计意味着产品内部采用了优质的氧化锌阀片（ZnO）作为非线性电阻核心，当遭受异常大电流冲击后，内部压力增大，指示装置会动作，便于运维人员及时发现并更换。
- 安装固定部件：保护器底座或两侧通常设计有安装孔或固定卡箍，细节图可见其结构牢固，便于在开关柜、变压器、箱式变电站等场所进行支架式或直接固定安装。
三、奥博森电气公司产品特点
湖南醴陵奥博森电气作为专业的过电压保护设备制造商，其生产的SCB/TBP系列保护器图片所体现的特点，通常代表了行业内的优良品质：
- 四星形接法：三相组合式设计，内部通常采用“四星形”连接方式（三相输出端+接地端），能同时对相间和相对地过电压进行限制，保护全面。
- 优异的保护特性：核心采用高性能氧化锌阀片，响应速度快（纳秒级），残压低，能有效吸收大气过电压（如雷电）和操作过电压的能量。
- 高稳定性与长寿命：阀片性能一致性好，在持续运行电压下泄漏电流极小，老化速度慢，使用寿命长。
- 免维护设计：全密封、防爆结构，在正常使用条件下无需特别维护，运行成本低。
四、主要应用场景
该类保护器的高清图片常出现在以下应用环境的介绍中：
- 电力系统：安装在变电站、配电线路、开关柜中，保护变压器、断路器、互感器等设备。
- 工业领域：为电动机、发电机、电容补偿柜等易受操作过电压影响的设备提供保护。
- 新能源领域：用于光伏电站、风电场升压站的过电压防护。
###
通过分析湖南醴陵奥博森电气公司三相组合式过电压保护器（SCB/TBP）的高清及细节图片，我们可以直观地了解到其精良的工艺设计、扎实的用料和注重安全可靠的结构特点。在选择过电压保护器时，除了参考清晰的产品视觉资料，更应关注其技术参数是否匹配、检测报告是否齐全以及制造商的资质与信誉。奥博森电气等专业制造商提供的产品，为电力系统的安全稳定运行提供了坚实的保障。
（注：本文描述基于对典型三相组合式过电压保护器图片和奥博森电气公司产品信息的通用分析，具体产品特性请以官方最新技术资料为准。）
