正泰2P漏电保护器是家庭电路中常用的一种安全保护装置，主要用于防止因线路或电器设备漏电而引发的触电和火灾事故。对于家庭常见的单相进户线（即一条火线L和一条零线N），正确接线是确保其保护功能正常发挥的关键。以下是详细的接线步骤、注意事项及原理说明。
一、接线前准备
- 确认工具与材料：准备一把绝缘螺丝刀、验电笔，并确保正泰2P漏电保护器型号与家庭电路匹配（额定电压220V，电流根据家庭总负荷选择，如32A、40A等）。
- 安全第一：接线前务必关闭家庭总电源开关，并用验电笔确认进户线无电，防止触电危险。

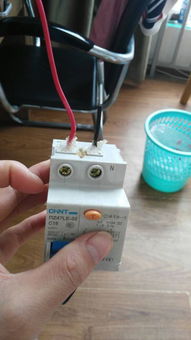

- 识别接口：正泰2P漏电保护器通常有四个接线端子，分为上下两排。上排为进线端（标记为“电源”或“LINE”），下排为出线端（标记为“负载”或“LOAD”）。每个端子对应一个螺丝孔，用于固定导线。
二、接线步骤详解
- 连接进户线：
- 将进户的火线（一般为红色或棕色）连接到保护器上排左侧的端子（通常标记为“L”）。
- 将进户的零线（一般为蓝色或黑色）连接到上排右侧的端子（通常标记为“N”）。
- 使用螺丝刀拧紧端子螺丝，确保导线接触牢固，避免虚接发热。
- 连接出线至家庭分路：
- 从保护器下排左侧端子（对应火线出线）引出一根导线，接入家庭配电箱的分路断路器或直接连接至用电回路。
- 从下排右侧端子（对应零线出线）引出一根导线，同样接入分路或回路。
- 注意：保护器出线侧的火线与零线必须对应，不可交叉错接，否则会导致保护器误动作或失效。
- 接地线处理：家庭电路中还有一条重要的保护地线（一般为黄绿色），但漏电保护器本身不接入地线。地线应独立连接到配电箱的接地排或直接接地，确保电器外壳漏电时电流能导入大地，配合漏电保护器提升安全性。
- 检查与测试：接线完成后，打开总电源，按下保护器上的“试验按钮”（通常标有“T”），保护器应瞬间跳闸，表明其漏电保护功能正常。复位后，可正常供电使用。
三、注意事项
- 严格区分火线与零线：进户线必须正确接入对应端子，否则保护器可能无法正常工作。若不确定线缆极性，可用验电笔辅助判断（火线带电，零线不带电）。
- 避免负载过载：正泰2P漏电保护器兼具过载和短路保护功能，但需确保其额定电流大于家庭总负荷，避免频繁跳闸或损坏。
- 定期测试：建议每月按一次试验按钮，检查保护器是否灵敏有效，尤其在潮湿环境（如厨房、卫生间）更应重视。
- 专业协助：若对电路不熟悉，或家庭线路复杂（如有多回路），建议联系持证电工操作，确保安全合规。
四、工作原理简述
正泰2P漏电保护器通过检测火线与零线电流的平衡来工作。正常运行时，流入火线的电流等于流出零线的电流；当发生漏电时，部分电流经地线或人体流失，导致两者电流不平衡，保护器内部互感器触发脱扣机构，在0.1秒内切断电源，从而起到保护作用。
正确接线不仅保障了家庭用电安全，还能延长电器寿命。遵循以上步骤，您可以安全高效地完成正泰2P漏电保护器的安装。如有疑问，请参考产品说明书或咨询专业人士。
